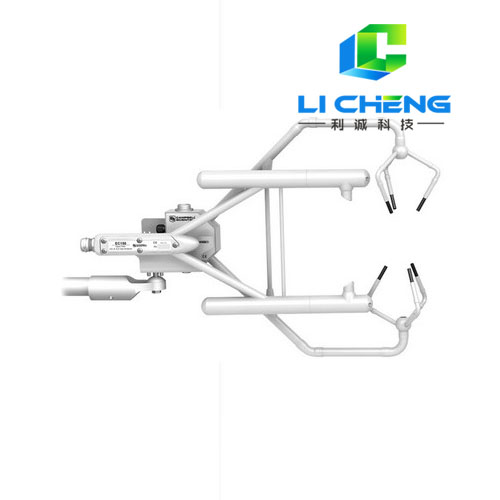

產品概述：
三維**聲風速儀是垂直測量路徑為250px，采用脈沖聲學模式工作，可以抗拒在惡劣天氣條件下的暴露工作。三相正交風速分量（Ux、Uy、Uz）和聲速（C）可以以**大60Hz的速度測量和輸出。提供模擬和兩種類型的數字輸出。可有三種模式激發測量：CSAT3的內部時鐘，PC機產生的RS232指令或數采的SDM指令，SDM通訊協議可以支持一個組激發器，從而可同步測量每個CSAT3，FWO5熱線脈動溫度熱電偶（12.7mm直徑）可作為選配件,用于快速溫度測量。
工作原理：
1、它可以提供模擬輸出和兩種類型的數字輸出。CSAT3通過其內部時鐘、計算機發出的RS-232 命令或Campbell公司數據采集器上的SDM命令三種方式進行測量、控制。
2、利用SDM 協議的群觸發功能可同步測量多個CSAT3，這樣多個CSAT3就可以進行大范圍組網測量。
產品特點：1 、創新設計大幅降低誤差干擾，可進行高精度湍流測量
2 、具有良好環境適應性，能在惡劣氣象條件下穩定工作
3 、可與CSI的EC150或EC155水汽二氧化碳分析儀組成高精度渦動相關測量系統
4 、可用于動量通量（momentum flux）和摩擦速度（friction velocity）計算
5 、采用創新型信號處理與防雨設計，大幅提高儀器在降雨天氣的工作性能
輸 出
Ux、Uy、Uz、C（Ux、Uy、Uz是參照于風速儀的坐標軸的風分量，C是聲速）
聲 速
由3個聲路確定；對側向風效應進行了修正。
測量速度
可編程從1～60Hz，瞬時測量，并有兩種超采模式徑組平均后成為20Hz或10Hz。
測量分辨率
Ux、Uy為1mms-1；Uz為0.5mms-1；C為1mms-1rm；數據為瞬時測量。
工作范圍
風速＜30m/s；風向角在±170°之間
輸出信號
數字SDM： CSI 33.3K 波特率串口數采器/探頭通訊
數字類型：2位整數每輸出加2位診斷
數字RS-232：波特率：9600，19200
數字類型：2位整數每輸出加2位診斷輸出數目
4
電壓范圍
±5V
位 數
12
報告范圍
全 量 程
±65.535 ms-1在四個范圍內自動尋找景程；最小有意義位（LSB）是0.25～2 mms-1
聲 速
300～366 ms-1（-50～60℃）；最小有意義位為1 mms-1（0.002℃）
物理特征
測量路徑
250px垂直，145px水平
水平夾角
60°
探 頭
16px直徑
探頭固定臂
21px直徑
支 撐 臂
39.75px直徑
尺 寸
風速儀頭
1182.5px（長）×1060px（高）
電 氣 盒
650px×400px×225px
重 量
風速儀頭
1.7Kg
儀器機身
2.8Kg
環境條件
工作溫度
-30～50℃
電 壓
10～16VDC
電 流
60Hz采樣速度@200mA
